تفاصيل المنتج:
|
| مواد: | مادة ABS أو الفولاذ المقاوم للصدأ | مستوي رقم التعريف الألكتروني: | IP65 |
|---|---|---|---|
| طلب: | معدات إلكترونية خارجية / داخلية | ضمان: | 5 سنوات |
| عمر العمل (ساعة): | 50000100000 | يكتب: | مربع تقاطع |
| تسليط الضوء: | صندوق ABS مقاوم للانفجار,صندوق مقاوم للانفجار IP65,صندوق J مقاوم للانفجار ATEX |
||

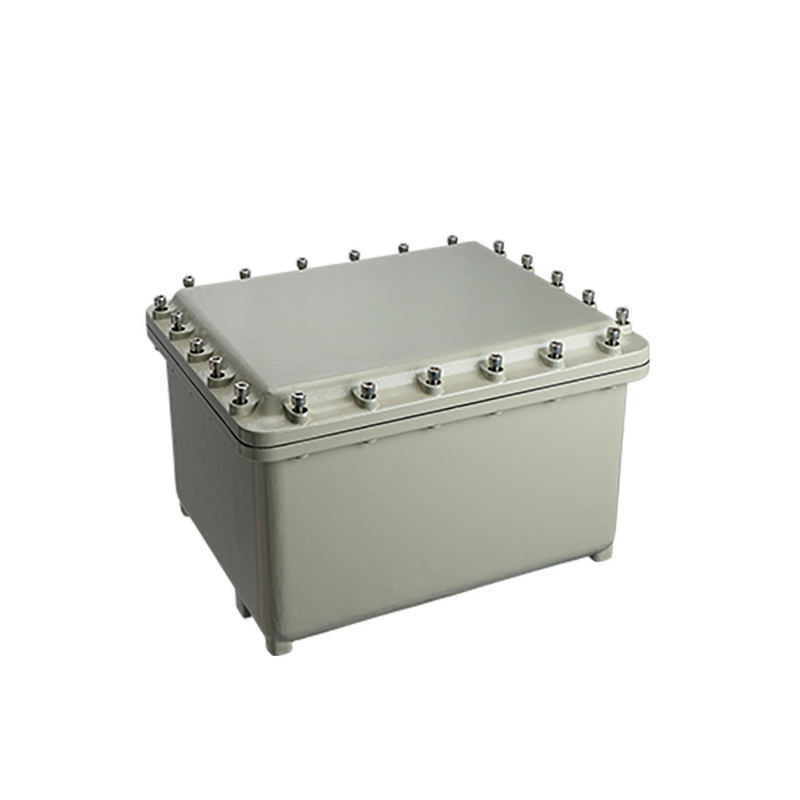

صندوق تقاطع مخصص صندوق تقاطع خاص مقاوم للانفجار EJB Series Junction Box-19
معتمدة من ATEX و IECEx للاستخدام في المناطق الخطرة.
الجسم والغطاء مصنوعان من الألمنيوم الخالي من النحاس والسبائك الخفيفة.
ألواح التركيب الداخلية مصنوعة من الفولاذ المجلفن بالغمس الساخن أو الفولاذ المقاوم للصدأ.
مسامير إحكام ربط من الفولاذ المقاوم للصدأ مقاومة للهب.
مفصلات من الفولاذ المقاوم للصدأ على الجانب الطويل.
معالجة رش المسحوق الكهروستاتيكي السطحي.
طوقا مطاط السيليكون على الغلاف
للاستخدام الآمن في المناطق 1 و 2 من الغازات القابلة للانفجار والمناطق 21 و 22 في أجواء الغبار.
بمناسبة ATEX
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
بمناسبة IECEx
السابق ديسيبل IIB جيجابايت
السابق tb IIIC Db
معايير UL
الفئة الأولى ، القسم 1 ، المجموعات ج ، د
الفئة الأولى ، القسم 2 ، المجموعات ج ، د
الفئة الثانية ، القسم 1 ، المجموعات E ، F ، G
الفئة الثانية ، القسم 2 ، المجموعات F ، G
الفئة الثالثة
EN IEC 60079-0 ، EN IEC 60079-1 ، EN IEC 60079-31
درجة الحرارة المحيطة
-60 إلى + 60 ℃
EJB-A ؛EJB: صندوق تقاطع مقاوم للانفجار ؛ج: كود الشكل ،
الجدول 1
| نوع العلبة | رمز البعد (مم) | |||||||
| أ | ب | ج | د | ه | F | جي | ح | |
| EJB-I | 350 | 300 | 200 | 164 | 290 | 240 | 220 | 270 |
| EJB-II | 450 | 350 | 210 | 159 | 378 | 278 | 255 | 355 |
| EJB-III | 560 | 450 | 280 | 223 | 488 | 378 | 360 | 470 |
ملاحظة: الأبعاد الموجودة في القوس هي للإشارة فقط
ملاحظة: يشير المستوى A و B و C و D في الشكل إلى اتجاه المدخل.العدد الأقصى المسموح به للفتحات للخيوط من نفس المواصفات.جهاز الإدخال مزود بحشية مطاطية لمنع الارتخاء.
الجدول 2 (المستوى C و D)
| نوع العلبة | منطقة الحفر LB (مم) | سمحت القنية بإدخالات للحجم | ||||||
| ½ NPT M20 | ¾ NPT M25 | 1 NPT M32 | 1¼ NPT M40 | 1½ NPT M50 | 2 NPT M63 | 2½ NPT M75 | ||
| EJB-I | 240 * 110 | 15 | 10 | 8 | 6 | 3 | 2 | 2 |
| EJB-II | 320 * 110 | 21 | 12 | 11 | 10 | 4 | 3 | 3 |
| EJB-III | 320 * 110 | 21 | 12 | 11 | 10 | 4 | 3 |
3 |
الجدول 3 (المستوى A و B)
| نوع العلبة | منطقة الحفر LB (مم) | سمحت القنية بإدخالات للحجم | ||||||
| ½ NPT M20 | ¾ NPT M25 | 1 NPT M32 | 1¼ NPT M40 | 1½ NPT M50 | 2 NPT M63 | 2½ NPT M75 | ||
| EJB-I | 180 * 110 | 12 | 7 | 6 | 6 | 2 | 2 | 1 |
| EJB-II | 220 * 115 | 15 | 8 | 8 | 6 | 3 | 2 | 2 |
| EJB-III | 320 * 160 | 28 | 18 | 17 | 14 | 8 | 3 | 2 |
الجدول 4
| حجم الإدخال | الحد الأدنى للتباعد مم (بوصة) | ||||||
| متري NPT | ½ NPT M20 | ¾ NPT M25 | 1 NPT M32 | 1¼ NPT M40 | 1½ NPT M50 | 2 NPT M63 | 2½ NPT M75 |
| ½NPT M20 * 1.5 | 46 (1.81) | 49 (1.93) | 52 (2.05) | 59 (2.32) | 61 (2.40) | 76 (2.99) | 86 (3.39) |
| ¾NPT M25 * 1.5 | 52 (2.05) | 55 (2.17) | 64 (2.52) | 69 (2.72) | 79 (3.11) | 89 (3.50) | |
| 1 NPT M32 * 1.5 | 58 (2.28) | 65 (2.56) | 72 (2.83) | 82 (3.23) | 92 (3.62) | ||
| 1¼NPT M40 * 1.5 | 72 (2.83) | 79 (3.11) | 89 (3.50) | 99 (3.90) | |||
| 1½ NPT M50 * 1.5 | 85 (3.35) | 95 (3.74) | 106 (4.17) | ||||
| 2 NPT M63 * 1.5 | 105 (4.13) | 115 (4.53) | |||||
| 2½ NPT M75 * 1.5 | 126 (4.96) | ||||||
الجدول 5
| رقم. | ANSI / ASME B1.20.1 | ISO-965-1 و ISO 965-3 |
| 1 | ½ معاهدة عدم الانتشار | م 20 |
| 2 | ¾ معاهدة عدم الانتشار | م 25 |
| 3 | 1 معاهدة عدم الانتشار | مسييه 32 |
| 4 | 1¼ معاهدة عدم الانتشار | مسييه 40 |
| 5 | 1½ معاهدة عدم الانتشار | مسييه 50 |
| 6 | 2 معاهدة عدم الانتشار | م 63 |
| 7 | 2½ معاهدة عدم الانتشار | مسييه 75 |
ملاحظة: الحد الأدنى لعدد خيوط التعشيق لـ NPT هو 5. يجب أن يتوافق شكل الخيط ودرجات الملاءمة مع درجات التفاوت المتوسطة أو الدقة المحددة في ISO 965-1 و ISO 965-3.الحد الأدنى لعدد الخيوط الملتصقة هو 8.
الجدول 6
| جدول الحد الأقصى لعدد مداخل كبل الضميمة الممكنة | ||||||
| رقم الرسم | EJB-I | EJB-II | EJB-III | |||
| متري NPT | AB | قرص مضغوط | AB | قرص مضغوط | AB | قرص مضغوط |
| ½NPT M20 * 1.5 | 16 | 20 | 18 | 27 | 18 | 26 |
| ¾NPT M25 * 1.5 | 9 | 12 | 12 | 18 | 15 | 21 |
| 1 NPT M32 * 1.5 | 9 | 12 | 11 | 15 | 14 | 18 |
| 1¼NPT M40 * 1.5 | 5 | 6 | 6 | 8 | 8 | 10 |
| 1½ NPT M50 * 1.5 | 4 | 6 | 5 | 7 | 6 | 6 |
| 2 NPT M63 * 1.5 | 2 | 3 | 3 | 4 | 3 | 4 |
| 2½ NPT M75 * 1.5 | 1 | 2 | 2 | 2 | 2 | 3 |
ملاحظة: حجم فتح صندوق التوزيع هو مواصفات غدة الكابل.يجب اختيار مواصفات غدة الكابل وفقًا للقطر الخارجي للكابل والظروف الفعلية لبيئة الاستخدام.
الجدول 7
| نوع العلبة | منطقة الحفر EF (مم) | عدد المشغلين المسموح بهم |
| EJB-I | 230 * 180 | 12 |
| EJB-II | 310 * 210 | 20 |
| EJB-III | 420 * 310 | 35 |
ملاحظة: فتح جدول التباعد المرجعي للمسافات
ملحوظة:
أ.يتم تحديد حجم النافذة بواسطة الأداة التي يختارها العميل ، ودرجة الحرارة القصوى للنافذة هي -60 درجة مئوية إلى + 180 درجة مئوية.
ب.لا يشير التباعد بين الحدود السفلية للنوافذ والثقوب الملولبة إلى جدول تباعد الفتحات.
ج.يجب حجز الطول الكافي لعرض الوصلة المقاومة للاشتعال وموضع التركيب.
يجب أن تمتثل المعالجة المقاومة للانفجار للغطاء ونافذة المراقبة
EN IEC 60079-1 2014 الأجواء المتفجرة - الجزء الأول: حماية المعدات بواسطة عبوات مقاومة للهب "د".
الجدول 8
| نوع العلبة | أ (مم) | ب (مم) |
| EJB-I | 25 | 10 |
| EJB-II | 25 | 10 |
| EJB-III | 25 | 10 |
الجدول 9
| يكتب | قوة الغلة (الأم) | عزم الدوران المطبق (نيوتن متر) |
| M6X 16-6g | ≥450 ميجا باسكال | 18 |
| M8X 35-6g | 43 | |
| M10X 35-6g | 84 |
الجدول 10
| جدول الحرارة (إجمالي الحرارة المشتتة بواسطة المكونات | |||
| نموذج | الطاقة القصوى المشتتة (W) | ||
| T4 / T130 ℃ | T5 / T95 ℃ | T6 / T80 ℃ | |
| EJB-I | 350 | 200 | 130 |
| EJB-II | 500 | 280 | 160 |
| EJB-III | 652 | 350 | 200 |
الجدول 11
| الجدول المقابل لعدد الكتل الطرفية | |||
| رقم الرسم | EJB-I | EJB-II | EJB-III |
| 2.5 مم² | 72 قطعة | 100 جهاز كمبيوتر شخصى | 140 قطعة |
| 4 مم² | 64 قطعة | 86 قطعة | 116 قطعة |
| 6 مم² | 50 جهاز كمبيوتر شخصى | 66 قطعة | 90 قطعة |
| 10 ملم² | 24 قطعة | 52 جهاز كمبيوتر شخصى | 72 قطعة |
| 16 ملم² | 20 قطعة | 25 قطعة | 60 قطعة |
| 35 مم² | 10 قطع | 15 قطعة | 224 قطعة |
| 95 مم² | 5 قطع | 10 قطع | 18 جهاز كمبيوتر شخصى |
| 120 مم² | - | 5 قطع | 5 قطع |
| 185 ملم² | - | - | 5 قطع |
| 240 مم² | - | - | 5 قطع |
| 300 مم² | - | - | 5 قطع |
