تفاصيل المنتج:
|
| مواد: | ألومنيوم خالٍ من النحاس | مستوي رقم التعريف الألكتروني: | 66-67 |
|---|---|---|---|
| Cri (ra>): | 66 | درجة حرارة العمل (℃): | -60- 60 |
| يكتب: | صندوق التحكم ، صندوق التوزيع | إستعمال: | التحكم ، الصناعة الكهربائية ، محطة التوزيع |
| تسليط الضوء: | صندوق تقاطع مقاوم للانفجار من الفئة 1,قسم 1,صندوق تقاطع ABS |
||
سلسلة انفجار PD61
ألومنيوم خالٍ من النحاس ، سطح رشّ بالبلاستيك.
نوع د نوع الضميمة المضادة للاشتعال.
يمكن استخدامها كصندوق طرفي وصندوق توزيع وصندوق تحكم.
درجة الحماية: IP66.
بمناسبة ATEX: Ⅱ 2 G Ex db ⅡB + H₂ T □ Gb 1)
Ⅱ 2 D Ex tb ⅢC T □ Db IP66
ملاحظة: انظر البيانات الفنية لـ EX-PD61-JX-IIB ، 1) EX-PD61-ZM ، EX-PD61-DL ، EX-PD61-ZC-A ، EX-PD61-LK ، EX-PD61-QD
بمناسبة IECEx: Ex db ⅡB + H₂ T □ Gb 1)
السابق tb ⅢC T □ Db IP66
ملاحظة: انظر البيانات الفنية لـ EX-PD61-JX-IIB ، 1) EX-PD61-ZM ، EX-PD61-DL ، EX-PD61-ZC-A ، EX-PD61-LK ، EX-PD61-QD
بمناسبة UL1203: الفئة الأولى ، القسم 1 ، المجموعات ج ، د
الفئة الأولى ، القسم 2 ، المجموعات ج ، د
الفئة الثانية ، القسم 1 ، المجموعات E ، F ، G
الفئة الثانية ، القسم 2 ، المجموعات F ، G
الفئة الثالثة
المعايير: EN 60079-0 ، EN 60079-1 ، EN 60079-31 ، IEC 60079-0 ، IEC 60079-1 ، IEC 60079-31
الفولطية المقدرة: Max.100V AC ، 50 / 60Hz
التصنيف الحالي: ماكس 1،200A
درجة الحرارة المحيطة: -60 درجة مئوية إلى +60 درجة مئوية
إدخال الكابل: قابس قياسي M □ × 1.5 ، انظر جدول المواصفات
اتجاه الدخول:الأسفل
جهاز إدخال الكابلات: اختياري
نوع المفصل المضاد للهب: المفصل الأسطواني ، المفصل الملولب ، المفصل المستوي
نوع التثبيت: التثبيت على الحائط (قياسي) ؛تركيب القوس (اختياري)
المكونات المدمجة: المفتاح الرئيسي: قاطع دائرة مصغر (MCB) أو قاطع دائرة مصبوب (MCCB) (ملحوظة: حماية تسرب الأرض قيد التشغيل
طلب)
مفتاح الفرع: قاطع دائرة مصغر (MCB) أو قاطع دائرة مصبوب (MCCB) (ملحوظة: حماية تسرب الأرض عند الطلب)
ضوء مؤشر المحطة EX-D: أحمر ، أخضر ، أصفر ، أزرق
زر EX-A: أحمر ، أخضر ، أصفر
قواطع التيار المتردد
التتابع الزائد الحراري
مبرمج PLC
بداية ناعمة
مفتاح التحكم EX-K
مقياس التيار الكهربائي / الفولتميتر
| شفرة | ماكس تبدد الطاقة (W) | أقصى تيار مصنّف | البعد الخارجي | البعد الداخلي | أبعاد التركيب | ||||||||
| T4 / T130 ℃ | T5 / T95 ℃ | T6 / T80 ℃ | أ | ب | ج | أ | ب | ج | د | ه | F | ||
| EX-PD61-A | 200 | 120 | 80 | 63 أ | 250 | 200 | 170 | 192 | 142 | 131 | 180 | 130 | 10 |
| EX-PD61-ب | 200 | 120 | 80 | 63 أ | 300 | 200 | 170 | 242 | 142 | 131 | 230 | 130 | 10 |
| EX-PD61-C | 240 | 140 | 100 | 100 أ | 350 | 200 | 170 | 292 | 142 | 131 | 280 | 130 | 10 |
| EX-PD61-D | 350 | 200 | 130 | 200 أ | 350 | 300 | 270 | 290 | 240 | 229 | 280 | 230 | 12 |
| EX-PD61-E | 500 | 280 | 160 | 320 أ | 450 | 350 | 280 | 378 | 278 | 233 | 365 | 265 | 12 |
| EX-PD61-F | 620 | 350 | 200 | 500 أ | 560 | 450 | 280 | 488 | 328 | 225 | 475 | 315 | 14 |
| EX-PD61-G | 700 | 400 | 250 | 1000 أ | 720 | 560 | 350 | 640 | 480 | 285 | 620 | 460 | 14 |
| EX-PD61-H | 800 | 500 | 350 | 1000 أ | 980 | 720 | 375 | 880 | 620 | 290 | 820 | 560 | 18 |

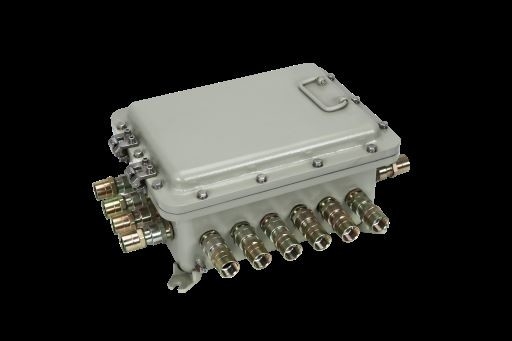

مناسبة للصندوق الطرفي لنظام التوزيع.
ملاحظة: 1. محطات توصيل الأسلاك الصندوقية الطرفية EX-PD61 لها طرق ترتيب مختلفة.
2. يمكن تخصيصها وفقًا لمتطلبات العملاء وتفي دائمًا بقيود الشهادة.يلبي الحد الأقصى لعدد المحطات وأقصى عدد للفتحات الموجودة على الجانب متطلبات تبديد الطاقة والقوة الميكانيكية للحاوية.
3. هذا الجدول للإشارة فقط.
1).يرجى تحديد اتجاه وحجم كل مدخل كبل.
2).يُعد إدخال الكبل اختياريًا ، ويوصى باستخدام EX-QM-B (مثال د) أو EX-QM-C (مثال د).
| مساحة مقطع الكابل (مم) ² | جدول لأقصى عدد من المحطات المجهزة | ||||||||
| رقم نوع الحاوية (ملاحظة: رقم نوع العلبة مطابق للحجم. على سبيل المثال: A تعني الضميمة 200 × 250) | |||||||||
| أ | ب | ج | د | ه | F | جي | ح | ||
| 2.5 (أ) | 20 | 28 | 36 | 72 | 100 | 140 | 270 | 264 | 396 |
| 4 (ب) | 18 | 25 | 32 | 64 | 90 | 130 | 240 | 248 | 372 |
| 6 (ج) | 15 | 21 | 28 | 56 | 80 | 100 | 210 | 200 | 300 |
| 10 (د) | 12 | 18 | 24 | 24 | 60 | 80 | 165 | 160 | 240 |
| 16 (هـ) | 9 | 15 | 20 | 20 | 25 | 70 | 135 | 136 | 204 |
| 35 (و) | - | 5 | 5 | 10 | 15 | 24 | 64 | 90 | 135 |
| 70 (ز) | - | - | - | 5 | 10 | 18 | 25 | 72 | - |
| 120 (ح) | - | - | - | - | 5 | 5 | 12 | 42 | - |
| 185 (ط) | - | - | - | - | - | 5 | 10 | - | - |
| 240 (ي) | - | _ | - | - | - | 5 | 5 | - | - |
| 300 (ك) | - | - | - | - | - | 5 | 5 | - | - |
| الترتيب النهائي (عدد الصفوف النهائية) | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 |

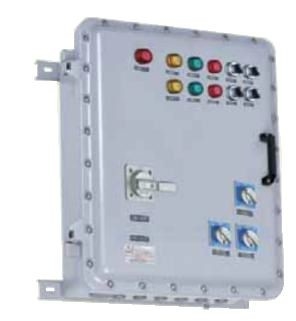

مناسب لنظام توزيع وحدة التحكم
ملاحظة: 1. أزرار EX-A ، مؤشرات EX-D ، مفاتيح التحكم EX-K ، مقاييس التيار EX-BA ومقاييس الفولتميتر EX-AV ، إلخ ، مدرجة في صناديق التحكم EX-PD61.
2. يمكن استخدام صندوق التحكم للتشغيل المتقطع للدائرة ، بالإضافة إلى جهاز التحكم عن بعد أو التحكم المحلي للطبقة ، والتوقف ، والتأويج ، وانعكاس المحرك ، عند تجهيزه بمقياس التيار ، يمكنه أيضًا مراقبة تشغيل المحرك وحالة الدائرة.
3. يمكن تخصيصه وفقًا لمتطلبات العميل ويتوافق مع حدود الاستخدام لشهادة المطابقة.عدد مكونات الغطاء والحد الأقصى.عدد الثقوب الموجودة على الجانب يمكن أن يلبي متطلبات القوة المشتتة والقوة الميكانيكية للغلاف.
مناسبة لوحدة الطاقة لنظام التوزيع
ملحوظة: 1.MCB (قاطع الدائرة المصغر) أو MCCB (قاطع الدائرة المصبوب) ، مرحل الحمل الزائد الحراري لموصل التيار المتردد ، مبرمج PLC ، بداية ناعمة ، أزرار ضغط EX-A ، مؤشر EX-D ، مفاتيح تحكم EX-K ، EX-BA يتم تضمين مقاييس التيار الكهربائي وفولتميتر EX-AV وما إلى ذلك في المربع.
2. يمكن استخدام صندوق التحكم لتوزيع الطاقة أو التشغيل المتقطع للدائرة ، بالإضافة إلى التحكم في بدء ، وإيقاف ، وتكوير وانقلاب المحرك وتوفير حماية شاملة للمحرك.يمكن إعداده للتحكم في موقعين أو تحكم متعدد المواقع.
3. يمكن تخصيصه وفقًا لمتطلبات العميل ويتوافق مع حدود الاستخدام لشهادة المطابقة.عدد مكونات الغطاء والحد الأقصى.عدد الثقوب على الجانب يمكن أن يلبي متطلبات القوة الميكانيكية المشتتة والمضمونة.
ألومنيوم خالٍ من النحاس ، سطح رشّ بالبلاستيك.
نوع د نوع الضميمة المضادة للاشتعال.
درجة الحماية: IP66-IP67.
بمناسبة ATEX: II2 G Ex db IIB + H2 T6 / T5 Gb
II2 D Ex tb IIIC T80ºC / 95ºC Db IP66
بمناسبة IECEx: Ex db ⅡB + H₂ T6 / T5 Gb
السابق tb ⅢC T80 ℃ / T95 ℃ Db IP66
بمناسبة UL1203: الفئة الأولى ، القسم 1 ، المجموعات ج ، د
الفئة الأولى ، القسم 2 ، المجموعات ج ، د
الفئة الثانية ، القسم 1 ، المجموعات E ، F ، G
الفئة الثانية ، القسم 2 ، المجموعات F ، G
الفئة الثالثة
المعايير: EN 60079-0 ، EN 60079-1 ، EN 60079-31 ، IEC 60079-0 ، IEC 60079-1 ، IEC 60079-31
الفولطية المقدرة: Max.800V
التصنيف الحالي: المقطع العرضي للكابل (مم²)2.5 4 6 10 16 35 70240
التصنيف الحالي (A) 24 32 41 57 76125192400
درجة الحرارة المحيطة: -60 درجة مئوية إلى +60 درجة مئوية
نوع المفصل المضاد للاشتعال: مفصل مستوي
| تشير A ، B ، C ، D إلى اتجاه إدخالات الكبل | ||||||||||||||
| الحد الأقصى لعدد مداخل الكابلات | ||||||||||||||
| نوع العلبة | أ | ب | ج | د | ه | F | جي | |||||||
| البعد | أ / ب | ج / د | أ / ب | ج / د | أ / ب | ج / د | أ / ب | ج / د | أ / ب | ج / د | أ / ب | ج / د | أ / ب | ج / د |
| M20 * 1.5 | 5 | 8 | 5 | 10 | 5 | 12 | 16 | 20 | 22 | 30 | 24 | 40 | 45 | 65 |
| M25 * 1.5 | 5 | 7 | 5 | 9 | 5 | 10 | 12 | 15 | 15 | 20 | 18 | 27 | 30 | 44 |
| M32 * 1.5 | 2 | 3 | 2 | 4 | 2 | 6 | 9 | 12 | 12 | 16 | 14 | 21 | 25 | 36 |
| M40 * 1.5 | 2 | 2 | 2 | 3 | 2 | 4 | 5 | 6 | 6 | 9 | 8 | 12 | 15 | 21 |
| M50 * 1.5 | 1 | 2 | 1 | 3 | 1 | 3 | 4 | 5 | 5 | 7 | 5 | 9 | 12 | 12 |
| M63 * 1.5 | 1 | 2 | 1 | 2 | 1 | 3 | 2 | 3 | 3 | 5 | 4 | 7 | 7 | 10 |
| ملاحظة: 1. لا يوجد مدخل كابل للتصميم القياسي.يجب حفر مداخل الكابلات من قبل المستخدم.2. لا يوجد جهاز دخول كابل. | ||||||||||||||
| مساحة مقطع الكابل (مم) ² | جدول لأقصى عدد من المحطات المجهزة | |||||||
| رقم نوع الحاوية (ملاحظة: رقم نوع العلبة مطابق للحجم. على سبيل المثال: A تعني الضميمة 200 × 250) | ||||||||
| أ | ب | ج | د | ه | F | جي | ح | |
| 2.5 (أ) | 20 | 28 | 36 | 72 | 100 | 140 | 270 | 270 |
| 4 (ب) | 18 | 25 | 32 | 64 | 90 | 130 | 240 | 240 |
| 6 (ج) | 15 | 21 | 28 | 56 | 80 | 100 | 210 | 210 |
| 10 (د) | 12 | 18 | 24 | 24 | 60 | 80 | 165 | 165 |
| 16 (هـ) | 9 | 15 | 20 | 20 | 25 | 70 | 135 | 135 |
| 35 (و) | - | 5 | 5 | 10 | 15 | 24 | 64 | 64 |
| 70 (ز) | - | - | - | 5 | 10 | 18 | 25 | 25 |
| 120 (ح) | - | - | - | - | 5 | 5 | 12 | 12 |
| 185 (ط) | - | - | - | - | - | 5 | 10 | 10 |
| 240 (ي) | - | _ | - | - | - | 5 | 5 | 5 |
| 300 (ك) | - | - | - | - | - | 5 | 5 | 5 |
| الترتيب النهائي (عدد الصفوف النهائية) | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |

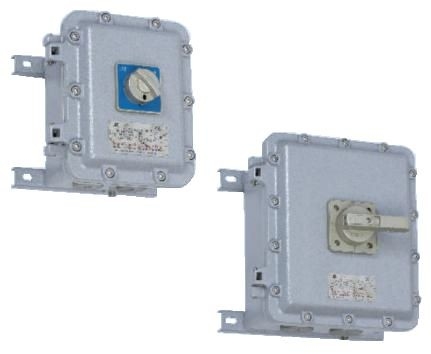

ألومنيوم خالي من النحاس ، فولاذ مقاوم للصدأ.
سطح رش بالبلاستيك.
جهاز الحماية من تسرب الأرض اختياري.
درجة الحماية: IP66-IP67.
بمناسبة ATEX: Ⅱ 2 G Ex d ⅡB T6 Gb
Ⅱ 2 D Ex tb ⅢC T80 ℃ Db IP66
بمناسبة IECEx: Ex db ⅡB + H₂ T6 Gb
السابق tb ⅢC T80 ℃ Db IP66
بمناسبة UL1203: الفئة الأولى ، القسم 1 ، المجموعات ج ، د
الفئة الأولى ، القسم 2 ، المجموعات ج ، د
الفئة الثانية ، القسم 1 ، المجموعات E ، F ، G
الفئة الثانية ، القسم 2 ، المجموعات F ، G
الفئة الثالثة
المعايير: EN 60079-0 ، EN 60079-1 ، EN 60079-31 ، IEC 60079-0 ، IEC 60079-1 ، IEC 60079-31
الفولطية المقدرة: Max.690V AC ، 50 / 60Hz
التصنيف الحالي: Max.100A
تيار الفرع: 1A، 2A، 4A، 6A، 10A، 16A، 20A، 25A، 32A
درجة الحرارة المحيطة: -60 درجة مئوية إلى + 55 درجة مئوية
درجة الحماية: IP66 ، IP67
إدخال الكابل: قابس قياسي M □ × 1.5 (انظر جدول التحديد)
اتجاه الدخول: القاع (الداخل والخارج)
جهاز إدخال الكابلات: اختياري
نوع المفصل المضاد للاشتعال: مفصل أسطواني ، مفصل ملولب ، مفصل مستوي.
نوع التثبيت: التثبيت على الحائط (قياسي) ؛تصاعد القوس (اختياري)
المكونات المضمنة:
المفتاح الرئيسي: قاطع الدائرة المصغر (MCB) أو قاطع الدائرة المصبوب (ملحوظة: حماية التسرب الأرضيتحت الطلب) مفتاح الفرع: قاطع الدائرة المصغر (MCB) أو قاطع الدائرة المصبوب (MCCB) (لاحظ: الأرضحماية التسرب عند الطلب)
مؤشر المحطة: أحمر ، أخضر ، أصفر
| شفرة | وصف | مداخل الكابلات | ||||
| القاطع الرئيسي | رقم الفرع | تبديل الفرع | فرع الحالي | رقم المؤشر | ||
| EX-PD61-ZM- / 4 □ / K / | MCB أو MCCB الحالي بحد أقصى 100 أمبير | 4 | MCB 1P / 2P | 1A 2A 4A 6A 10A 16A 20A 25A 32A عند الطلب | 3 | 1 * M32 * 1.5 + 4 * M25 * 1.5 |
| EX-PD61-ZM- / 6 □ / K / | 6 | 3 | 1 * M40 * 1.5 + 6 * M25 * 1.5 | |||
| EX-PD61-ZM- / 8 □ / K / | 8 | 3 | 1 * M40 * 1.5 + 8 * M25 * 1.5 | |||
| EX-PD61-ZM- / 10 □ / K / | 10 | 3 | 1 * M40 * 1.5 + 10 * M25 * 1.5 | |||
| EX-PD61-ZM- / 12 □ / K / | 12 | 3 | 1 * M40 * 1.5 + 12 * M25 * 1.5 | |||
| EX-PD61-ZM-4 / □ | _ | 4 | MCB 1P / 2P | 1A 2A 4A 6A 10A 16A 20A 25A 32A عند الطلب | 3 | 1 * M32 * 1.5 + 4 * M25 * 1.5 |
| EX-PD61-ZM-6 / □ | 6 | 3 | 1 * M40 * 1.5 + 6 * M25 * 1.5 | |||
| EX-PD61-ZM-8 / □ | 8 | 3 | 1 * M40 * 1.5 + 8 * M25 * 1.5 | |||
| EX-PD61-ZM-10 / □ | 10 | 3 | 1 * M40 * 1.5 + 10 * M25 * 1.5 | |||
| EX-PD61-ZM-12 / □ | 12 | 3 | 1 * M40 * 1.5 + 12 * M25 * 1.5 | |||
1. يرجى تحديد عدد وحجم مداخل الكابلات وسطح تركيب الغلاف.
2. يقدم المستخدم الرسم التخطيطي الكهربائي.إذا كنت بحاجة إلى جهاز التحكم في الإضاءة ، أو موصل التيار المتردد ، أو جهاز التحكم في الترحيل الحراري ، فيرجى تحديد ذلك.
3. يرجى تحديد المتطلبات الخاصة عند الطلب.
رسومات الأبعاد
EX-PD61-ZM- / 4 □ / K /
EX-PD61-ZM- / 6 □ / K /
EX-PD61-ZM- / 8 □ / K /
EX-PD61-ZM- / 10 □ / K /
EX-PD61-ZM- / 12 □ / K /
ألومنيوم خالي من النحاس ، فولاذ مقاوم للصدأ.
سطح رش بالبلاستيك.
جهاز حماية تسرب الأرض اختياري.
درجة الحماية: IP66-IP67.
بمناسبة ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb
II 2 D Ex tb ⅢC T80 ℃ Db IP66
بمناسبة IECEx: Ex db Ⅱ B + H₂ T6 Gb
السابق tb ⅢC T80 ℃ Db IP66
بمناسبة UL1203: الفئة الأولى ، القسم 1 ، المجموعات ج ، د
الفئة الأولى ، القسم 2 ، المجموعات ج ، د
الفئة الثانية ، القسم 1 ، المجموعات E ، F ، G
الفئة الثانية ، القسم 2 ، المجموعات F ، G
الفئة الثالثة
المعايير: EN60079-0 ، EN60079-1 ، EN60079-31 ، IEC60079-0 ، IEC 60079-1 ، IEC 60079-31
الفولطية المقدرة: Max.690V AC ، 50 / 60Hz
تيار الفرع: 1A، 2A، 4A، 6A، 10A، 16A، 20A، 25A، 32A، 40A، 50A، 63A، 80A، 100A، 125A، 160A، 200A، 250A، 320A، 400A
درجة الحرارة المحيطة: -60 درجة مئوية إلى + 55 درجة مئوية
درجة الحماية: IP66 ، IP67
إدخال الكابل: قابس قياسي M □ × 1.5 (انظر جدول التحديد)
اتجاه الدخول: القاع (الداخل والخارج)
جهاز إدخال الكابلات: اختياري
نوع الوصلة المقاومة للحريق: التثبيت على الحائط (قياسي) ؛تركيب القوس (اختياري)
المكونات المدمجة: المفتاح الرئيسي: قاطع الدائرة المصغر (MCB) أو قاطع الدائرة المصبوب (MCCB)
(ملحوظة: حماية تسرب الأرض عند الطلب)
مفتاح الفرع: قاطع دارة مصغر (MCB) أو قاطع دائرة مصبوب (MCCB)
(ملحوظة: حماية تسرب الأرض عند الطلب)
صالة
المؤشر: أحمر ، أخضر ، أصفر
| شفرة | وصف | مداخل الكابلات | ||||
| القاطع الرئيسي | رقم الفرع | تبديل الفرع | فرع الحالي | رقم المؤشر | ||
| EX-PD61-DL- / 4 □ / K / | MCB أو MCCB الحالي بحد أقصى 100 أمبير | 4 | MCB أو MCCB 3P | 1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A عند الطلب | 3 | 1 * M50 (M63 ، M75 ، M90) * 1.5 4 * M25 (M32 ، M40 ، M50 ، M63) * 1.5 |
| EX-PD61-DL- / 6 □ / K / | 6 | 3 | 1 * M50 (M63 ، M75 ، M90) * 1.5 6 * M25 (M32 ، M40 ، M50 ، M63) * 1.5 | |||
| EX-PD61-DL- / 8 □ / K / | 8 | 3 | 1 * M50 (M63 ، M75 ، M90) * 1.5 8 * M25 (M32 ، M40 ، M50 ، M63) * 1.5 | |||
| EX-PD61-DL- / 10 □ / K / | 10 | 3 | 1 * M50 (M63 ، M75 ، M90) * 1.5 10 * M25 (M32 ، M40 ، M50 ، M63) * 1.5 | |||
| EX-PD61-DL- / 12 □ / K / | 12 | 3 | 1 * M50 (M63 ، M75 ، M90) * 1.5 12 * M25 (M32 ، M40 ، M50 ، M63) * 1.5 | |||
| EX-PD61-DL-4 / □ | _ | 4 | MCB أو MCCB 3P | 1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A عند الطلب | 3 | 1 * M40 * 1.5 + 4 * M25 * 1.5 |
| EX-PD61-DL-6 / □ | 6 | 3 | 1 * M40 * 1.5 + 6 * M25 * 1.5 | |||
| EX-PD61-DL-8 / □ | 8 | 3 | 1 * M40 * 1.5 + 8 * M25 * 1.5 | |||
| EX-PD61-DL-10 / | 10 | 3 | 1 * M40 * 1.5 + 10 * M25 * 1.5 | |||
| EX-PD61-DL-12 / | 12 | 3 | 1 * M40 * 1.5 + 12 * M25 * 1.5 | |||
تعليمات Odering: 1. يرجى تحديد عدد وحجم مداخل الكابلات وسطح تركيب الغلاف.
2. يقدم المستخدم الرسم التخطيطي الكهربائي.إذا كنت بحاجة إلى جهاز تحكم في الضوء أو موصل تيار متردد أو جهاز تحكم في الترحيل الحراري ، فيرجى تحديد ذلك.
3. يرجى تحديد المتطلبات الخاصة عند الطلب
ألومنيوم خالي من النحاس ، فولاذ مقاوم للصدأ.
سطح رش بالبلاستيك.
جهاز الحماية من تسرب الأرض اختياري.
درجة الحماية: IP66-IP67.
بمناسبة ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb
II 2 D Ex tb ⅢC T80 ℃ Db IP66
بمناسبة IECEx: Ex db Ⅱ B + H₂ T6 Gb
السابق tb ⅢC T80 ℃ Db IP66
بمناسبة UL1203: الفئة الأولى ، القسم 1 ، المجموعات ج ، د
الفئة الأولى ، القسم 2 ، المجموعات ج ، د
الفئة الثانية ، القسم 1 ، المجموعات E ، F ، G
الفئة الثانية ، القسم 2 ، المجموعات F ، G
الفئة الثالثة
المعايير: EN60079-0 ، EN60079-1 ، EN60079-31 ، IEC60079-0 ، IEC 60079-1 ، IEC 60079-31
الفولطية المقدرة: Max.415V AC
التصنيف الحالي: 10A
درجة الحرارة المحيطة: -60 درجة مئوية إلى +60 درجة مئوية
درجة الحماية: IP66 ، IP67
إدخال الكابل: قابس قياسي M □ × 1.5 (انظر جدول التحديد)
اتجاه الدخول: القاع
جهاز إدخال الكابلات:قياسي M □ × 1.5 Pluز (S.EETهو S.إليجنشوئها Tأبلي)
نوع المفصل المضاد للاشتعال: مفصل أسطواني ، مفصل ملولب ، مفصل مستوي.
المكونات المدمجة: زر ضغط EX-A ، مؤشر EX-D ، مفتاح تحكم EX-K ، مقياس التيار الكهربائي / الفولتميتر المقاوم للانفجار
نوع التثبيت: التثبيت على الحائط
المؤشر: أحمر ، أخضر ، أصفر
ألومنيوم خالي من النحاس ، فولاذ مقاوم للصدأ.
سطح رش بالبلاستيك.
جهاز الحماية من تسرب الأرض اختياري.
درجة الحماية: IP66-IP67.
بمناسبة ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb
II 2 D Ex tb ⅢC T80 ℃ Db IP66
بمناسبة IECEx: Ex db Ⅱ B + H₂ T6 Gb
السابق tb ⅢC T80 ℃ Db IP66
بمناسبة UL1203: الفئة الأولى ، القسم 1 ، المجموعات ج ، د
الفئة الأولى ، القسم 2 ، المجموعات ج ، د
الفئة الثانية ، القسم 1 ، المجموعات E ، F ، G
الفئة الثانية ، القسم 2 ، المجموعات F ، G
الفئة الثالثة
المعايير: EN60079-0 ، EN60079-1 ، EN60079-31 ، IEC60079-0 ، IEC 60079-1 ، IEC 60079-31
نوع المفصل المضاد للاشتعال: مفصل أسطواني ، مفصل مستوي.
EX-PD61-LK-63 / □ / / □
EX-PD61-LK-160 / □ / / □
EX-PD61-LK-250 / / / □
ألومنيوم خالي من النحاس ، فولاذ مقاوم للصدأ.
سطح رش بالبلاستيك.
جهاز الحماية من تسرب الأرض اختياري.
درجة الحماية: IP66-IP67.
بمناسبة ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb
II 2 D Ex tb ⅢC T80 ℃ Db IP66
بمناسبة IECEx: Ex db Ⅱ B + H₂ T6 Gb
السابق tb ⅢC T80 ℃ Db IP66
بمناسبة UL1203: الفئة الأولى ، القسم 1 ، المجموعات ج ، د
الفئة الأولى ، القسم 2 ، المجموعات ج ، د
الفئة الثانية ، القسم 1 ، المجموعات E ، F ، G
الفئة الثانية ، القسم 2 ، المجموعات F ، G
الفئة الثالثة
المعايير: EN60079-0 ، EN60079-1 ، EN60079-31 ، IEC60079-0 ، IEC 60079-1 ، IEC 60079-31
الفولطية المقدرة: 380 / 400V AC ، 50 / 60Hz
التصنيف الحالي: 10A
درجة الحرارة المحيطة: T6 / T80 ℃ لـ Tamb: -60 إلى + 50 ؛
T5 / T95 ℃ لـ Tamb: -60 ℃ إلى + 60
إدخال الكابل: قابس قياسي M □ × 1.5 (انظر جدول التحديد)
اتجاه الدخول: القاع (الداخل والخارج)
جهاز إدخال الكابلات: اختياري
نوع المفصل المضاد للاشتعال: مفصل أسطواني ، مفصل ملولب ، مفصل مستوي.
المكونات المدمجة: قاطع دارة مصغر (MCB) أو قاطع دائرة مصبوب (MCCB)
قواطع التيار المتردد ، مرحل الحمل الزائد الحراري ، مؤشر ، زر
| البداية المباشرة | |||||
| نموذج | قوة محرك التحكم (kw) | التيار المقنن لقاطع الدائرة (A) | نطاق قابل للتعديل من ضبط تيار Elay الحراري (A) | التصنيف الحالي للموصل (A) | حجم إدخال الكابل |
| EX-PD61 QD-4/16/7 ~ 10 | 4 | 16 | 7 ~ 10 ، جنيه = 8.5 | 9 | 2 * M25 * 1.5 |
| EX-PD61 QD-5.5 / 20/9 ~ 13 | 5.5 | 20 | 9 ~ 13 ، جنيه = 11 | 12 | 2 * M25 * 1.5 |
| EX-PD61 DQ-7.5 / 25/12 ~ 18 | 7.5 | 25 | 12 ~ 18 ، جنيه = 16 | 18 | 2 * M32 * 1.5 |
| EX-PD61 QD-11/32/16 ~ 24 | 11 | 32 | 16 ~ 24 ، جنيه = 23 | 25 | 2 * M32 * 1.5 |
| EX-PD61 QD-15/40/23 ~ 32 | 15 | 40 | 23 ~ 32 ، جنيه = 30 | 32 | 2 * M32 * 1.5 |
| EX-PD61 QD-18.5 / 50/30 ~ 38 | 18.5 | 50 | 30 ~ 38 ، جنيه = 36 | 40 | 2 * M40 * 1.5 |
| EX-PD61 QD-22/63/37 ~ 50 | 22 | 63 | 37 ~ 50 ، جنيه = 46 | 50 | 2 * M40 * 1.5 |
| بداية أمامية وعكسية | |||||
| نموذج | قوة محرك التحكم (kw) | التيار المقنن لقاطع الدائرة (A) | نطاق قابل للتعديل من ضبط تيار Elay الحراري (A) | التصنيف الحالي للموصل (A) | حجم إدخال الكابل |
| EX-PD61 QD-4/16/7 ~ 10 إن | 4 | 16 | 7 ~ 10 ، جنيه = 8.5 | 9 | 2 * M25 * 1.5 |
| EX-PD61 QD-5.5 / 20/9 ~ 13 إن | 5.5 | 20 | 9 ~ 13 ، جنيه = 11 | 12 | 2 * M25 * 1.5 |
| EX-PD61 DQ-7.5 / 25/12 ~ 18 إن | 7.5 | 25 | 12 ~ 18 ، جنيه = 16 | 18 | 2 * M32 * 1.5 |
| EX-PD61 QD-11/32/16 ~ 24 إن | 11 | 32 | 16 ~ 24 ، جنيه = 23 | 25 | 2 * M32 * 1.5 |
| EX-PD61 QD-15/40/23 ~ 32 إن | 15 | 40 | 23 ~ 32 ، جنيه = 30 | 32 | 2 * M32 * 1.5 |
| EX-PD61 QD-18.5 / 50/30 ~ 38 نيوتن | 18.5 | 50 | 30 ~ 38 ، جنيه = 36 | 40 | 2 * M40 * 1.5 |
| EX-PD61 QD-22/63/37 ~ 50 إن | 22 | 63 | 37 ~ 50 ، جنيه = 46 | 50 | 2 * M40 * 1.5 |
س 1.كيف تقوم بشحن البضائع وكم يستغرق وصولها؟
ج: الشحن عن طريق DHL أو UPS أو FedEx أو TNT.يستغرق الوصول 3-5 أيام.الشحن الجوي والبحري اختياري أيضًا.
س 2.هل يمكنني الحصول على طلب عينة للضوء LED؟
ج: نعم ، نحن نرحب بعينة من أجل اختبار وفحص الجودة.العينات المختلطة مقبولة
اتصل شخص: Anne
الهاتف :: 15986671240
