تفاصيل المنتج:
|
| نوع العنصر: | السدادة | IP: | IP66 |
|---|---|---|---|
| ضمان: | 5 سنوات | CERTIFICATION: | ATEX,IECEX |
| تسليط الضوء: | IP66 دليل على انفجار الغدة الكبلية,دليل على انفجار الغدة الكبلية ATEX,غدد كبل مقاومة للهب IP66 |
||
حشو مصفحة من الفولاذ المقاوم للصدأ والنحاس والدليل على انفجار كابل الغدة

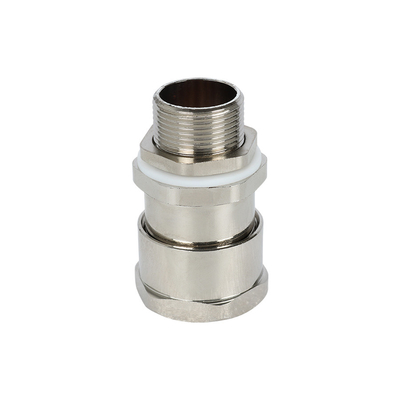

تم اعتماد ATEX و IECEx للاستخدام الآمن في الأجواء التي يحتمل أن تكون قابلة للانفجار
ختم واحد ، مناسب للكابلات غير المدرعة.
مثال ، الهيكل.
درجة الحماية: IP66 / IP68.
بمناسبة ATEX
Ⅱ2 GD Ex eb ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
بمناسبة ATEX
السابق eb ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
المعايير
EN60079-0 ، EN60079-1 ، EN60079-7 ، EN60079-31 ، IEC 60079-0 ، IEC60079-1 ، IEC60079-7 ، IEC60079-31
درجة الحرارة المحيطة: -50 ≦ Tamb ≦ + 80
موضوع الاتصال: متري الموضوع ، موضوع NPT
| حجم الغدة | خيط الإدخال المتاح AG (مم) | قطر الكابل الكلي ΦB (مم) | الحد الأدنى لطول الخيط GL (مم) | النتوء الاسمي الطول L (مم) |
عبر الشقق / الزاوية S (ΦE) (مم) | ||
| قياس | معاهدة عدم الانتشار | دقيقة | الأعلى | ||||
| 16 | M16 * 1.5 | NPT3 / 8 | 9.5 | 12 | 16 | 30 | 27 (29) |
| 20 | M20 * 1.5 | NPT1 / 2 | 9.5 | 16.5 | 16 | 30 | 27 (29) |
| 25 | M25 * 1.5 | NPT3 / 4 | 14 | 20 | 16 | 38 | 34 (37) |
| 32 | M32 * 1.5 | NPT1 | 18 | 26 | 18 | 44 | 40 (44) |
| 40 | M40 * 1.5 | NPT1 1/4 | 24 | 32.5 | 18 | 46 | 50 (55) |
| 50 | M50 * 1.5 | NPT1 1/2 | 30 | 41 | 20 | 50 | 60 (67) |
| 63 | M63 * 1.5 | NPT2 | 40 | 52 | 21 | 64 | 68 (73) |
| 75 | M75 * 1.5 | NPT2 1/2 | 50 | 65 | 22 | 70 | 86 (89) |
| 90 | M90 * 1.5 | NPT3 | 62 | 77 | 22 | 80 | 102 (105) |

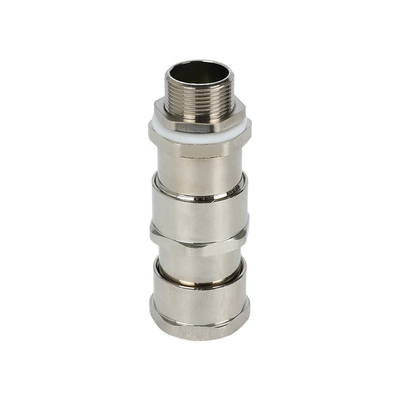

تم اعتماد ATEX و IECEx للاستخدام الآمن في الأجواء التي يحتمل أن تكون قابلة للانفجار
ختم واحد ، مناسب للكابلات المدرعة.
صالح على مدى درجة الحرارة بأكملها من -50 درجة مئوية إلى 80 درجة مئوية (-58 درجة فهرنهايت إلى 176 درجة فهرنهايت)
درجة الحماية: IP66 / IP68
بمناسبة ATEX
Ⅱ2 GD Ex eb ⅡC Gb
السابق db ⅡC Gb Ex tb ⅢC Db IP66 / IP68
بمناسبة IECEx
السابق eb ⅡC Gb
السابق db ⅡC Gb Ex tb ⅢC Db IP66 / IP68
المعايير
EN60079-0 ، EN60079-1 ، EN60079-7 ، EN60079-31 ، IEC 60079-0 ، IEC60079-1 ، IEC60079-7 ، IEC60079-31
درجة الحرارة المحيطة: -50 ℃ ≦ Tamb ≦ + 80
موضوع الاتصال: متري الموضوع ، موضوع NPT
| حجم الغدة | خيط الإدخال المتاح AG (مم) | القطر الكلي للكابل | الحد الأدنى لطول الخيط GL (مم) | النتوء الاسمي الطول L (مم) |
عبر الشقق / الزاوية S (ΦE) (مم) | |||
| Φ ب (مم) | ΦC (مم) | |||||||
| قياس | معاهدة عدم الانتشار | دقيقة | الأعلى | الأعلى | ||||
| 16 | M16 * 1.5 | NPT3 / 8 | 9.5 | 12 | / | 16 | 65 | 24 (29) |
| 20 | M20 * 1.5 | NPT1 / 2 | 9.5 | 16.5 | / | 16 | 67 | 30 (34) |
| 25 | M25 * 1.5 | NPT3 / 4 | 14 | 20 | / | 16 | 71 | 36 (40) |
| 32 | M32 * 1.5 | NPT1 | 18 | 26 | / | 18 | 76 | 45 (51) |
| 40 | M40 * 1.5 | NPT1 1/4 | 24 | 32.5 | / | 18 | 76 | 55 (61) |
| 50 | M50 * 1.5 | NPT1 1/2 | 30 | 41 | / | 20 | 91 | 68 (74) |
| 63 | M63 * 1.5 | NPT2 | 40 | 52 | / | 21 | 98 | 86 (95) |
| 75 | M75 * 1.5 | NPT2 1/2 | 50 | 65 | / | 22 | 102 | 95 (109) |

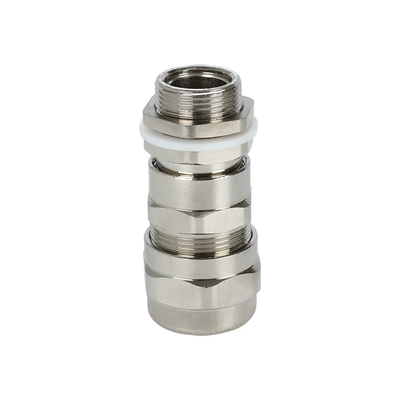

تم اعتماد ATEX و IECEx للاستخدام الآمن في الأجواء التي يحتمل أن تكون قابلة للانفجار
ختم مزدوج ، مناسب للكابلات المدرعة.
صالح على مدى درجة الحرارة بأكملها من -50 درجة مئوية إلى 80 درجة مئوية (-58 درجة فهرنهايت إلى 176 درجة فهرنهايت)
درجة الحماية: IP66 / IP68.
بمناسبة ATEX
Ⅱ2 GD Ex eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
بمناسبة IECEx
السابق eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
المعايير
EN60079-0 ، EN60079-1 ، EN60079-7 ، EN60079-31 ، IEC 60079-0 ، IEC60079-1 ، IEC60079-7 ، IEC60079-31
درجة الحرارة المحيطة: -50 ℃ ≦ Tamb ≦ + 80
موضوع الاتصال: متري الموضوع ، موضوع NPT
| حجم الغدة | خيط الإدخال المتاح AG (مم) | القطر الكلي للكابل | الحد الأدنى لطول الخيط GL (مم) | النتوء الاسمي الطول L (مم) |
عبر الشقق / الزاوية S (ΦE) (مم) | ||||
| Φ ب (مم) | ΦC (مم) | ||||||||
| قياس | معاهدة عدم الانتشار | دقيقة | الأعلى | دقيقة | الأعلى | ||||
| 16 | M16 * 1.5 | NPT3 / 8 | 9.5 | 12 | 6.5 | 10.5 | 16 | 65 | 24 (29) |
| 20 | M20 * 1.5 | NPT1 / 2 | 9.5 | 16.5 | 10 | 14.5 | 16 | 67 | 30 (34) |
| 25 | M25 * 1.5 | NPT3 / 4 | 14 | 20 | 12.5 | 19.5 | 16 | 71 | 36 (40) |
| 32 | M32 * 1.5 | NPT1 | 18 | 26 | 19 | 25.5 | 18 | 76 | 45 (51) |
| 40 | M40 * 1.5 | NPT1 1/4 | 24 | 32.5 | 25 | 31 | 18 | 76 | 55 (61) |
| 50 | M50 * 1.5 | NPT1 1/2 | 30 | 41 | 31.5 | 43 | 20 | 91 | 68 (74) |
| 63 | M63 * 1.5 | NPT2 | 40 | 52 | 42.5 | 50 | 21 | 98 | 86 (95) |
| 75 | M75 * 1.5 | NPT2 1/2 | 50 | 65 | 54.5 | 65 | 22 | 102 | 95 (109) |

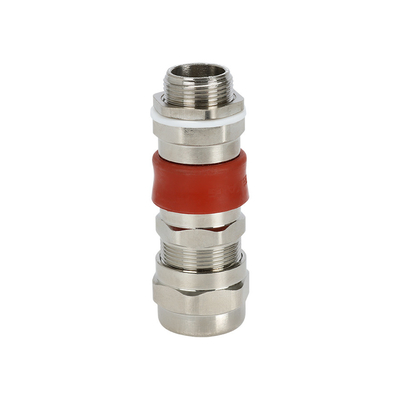

تم اعتماد ATEX و IECEx للاستخدام الآمن في الأجواء التي يحتمل أن تكون قابلة للانفجار
ختم واحد ، مناسب للكابلات المدرعة.
صالح على مدى درجة الحرارة بأكملها من -50 درجة مئوية إلى 80 درجة مئوية (-58 درجة فهرنهايت إلى 176 درجة فهرنهايت)
درجة الحماية: IP66 / IP68.
بمناسبة ATEX
Ⅱ2 GD Ex eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
بمناسبة IECEx
السابق eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
المعايير
EN60079-0 ، EN60079-1 ، EN60079-7 ، EN60079-31 ، IEC 60079-0 ، IEC60079-1 ، IEC60079-7 ، IEC60079-31
درجة الحرارة المحيطة: -50 ℃ ≦ Tamb ≦ + 80
موضوع الاتصال: متري الموضوع ، موضوع NPT
| حجم الغدة | خيط الإدخال المتاح AG (مم) | القطر الكلي للكابل | الحد الأدنى لطول الخيط L1 (مم) | الطول الكلي (مم) | عبر الشقق / الزاوية S (ΦE) (مم) | |||
| Φ ب (مم) | ΦC (مم) | |||||||
| قياس | معاهدة عدم الانتشار | دقيقة | الأعلى | الأعلى | ||||
| 16 | M16 * 1.5 | NPT3 / 8 | 7 | 16 | 8 | 15 | 85 | 24 (27) |
| 20 | M20 * 1.5 | NPT1 / 2 | 7 | 16 | 10.5 | 15 | 87 | 24 (27) |
| 25 | M25 * 1.5 | NPT3 / 4 | 14 | 20 | 15 | 15 | 88 | 30 (33) |
| 32 | M32 * 1.5 | NPT1 | 18 | 25 | 20 | 17 | 96 | 36 (39) |
| 40 | M40 * 1.5 | NPT1 1/4 | 24 | 33 | 27 | 19 | 105 | 45 (50) |
| 50 | M50 * 1.5 | NPT1 1/2 | 31 | 40 | 31 | 19 | 108 | 55 (60) |
| 63 | M63 * 1.5 | NPT2 | 41 | 50 | 41 | 20 | 118 | 68 (73) |
| 75 | M75 * 1.5 | NPT2 1/2 | 52 | 63 | 55 | 21 | 124 | 86 (89) |
| 90 | M90 * 1.5 | NPT3 | 65 | 76 | 65 | 24 | 128 | 96 (99) |

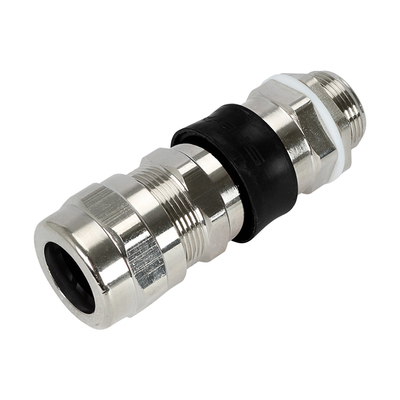

تم اعتماد ATEX و IECEx للاستخدام الآمن في الأجواء التي يحتمل أن تكون قابلة للانفجار
ختم مزدوج ، مناسب للكابلات المدرعة.
صالح على مدى درجة الحرارة بأكملها من -50 درجة مئوية إلى 80 درجة مئوية (-58 درجة فهرنهايت إلى 176 درجة فهرنهايت)
درجة الحماية: IP66 / IP68.
بمناسبة ATEX
Ⅱ2 GD Ex eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
بمناسبة ATEx
السابق eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
المعايير
EN60079-0 ، EN60079-1 ، EN60079-7 ، EN60079-31 ، IEC 60079-0 ، IEC60079-1 ، IEC60079-7 ، IEC60079-31
درجة الحرارة المحيطة: -50 ℃ ≦ Tamb ≦ + 80
موضوع الاتصال: متري الموضوع ، موضوع NPT
| حجم الغدة | خيط الإدخال المتاح (مم) | القطر الكلي للكابل | الحد الأدنى لطول الخيط L1 (مم) | الطول الإجمالي L (مم) | عبر الشقق / الزاوية S (ΦE) (مم) | ||||
| Φ ب (مم) | ΦC (مم) | ||||||||
| قياس | معاهدة عدم الانتشار | دقيقة | الأعلى | دقيقة | الأعلى | ||||
| 16 | M16 * 1.5 | NPT3 / 8 | 7 | 16 | 5 | 8 | 15 | 85 | 24 (27) |
| 20 | M20 * 1.5 | NPT1 / 2 | 7 | 16 | 5 | 10.5 | 15 | 87 | 24 (27) |
| 25 | M25 * 1.5 | NPT3 / 4 | 14 | 20 | 8 | 15 | 15 | 88 | 30 (33) |
| 32 | M32 * 1.5 | NPT1 | 18 | 25 | 11 | 20 | 17 | 96 | 36 (39) |
| 40 | M40 * 1.5 | NPT1 1/4 | 24 | 33 | 14 | 27 | 19 | 105 | 45 (50) |
| 50 | M50 * 1.5 | NPT1 1/2 | 31 | 40 | 20 | 31 | 19 | 108 | 55 (60) |
| 63 | M63 * 1.5 | NPT2 | 41 | 50 | 30 | 41 | 20 | 118 | 68 (73) |
| 75 | M75 * 1.5 | NPT2 1/2 | 52 | 63 | 42 | 55 | 21 | 124 | 86 (89) |
| 90 | M90 * 1.5 | NPT3 | 65 | 76 | 52 | 65 | 24 | 128 | 96 (99) |
تم اعتماد ATEX و IECEx للاستخدام الآمن في الأجواء التي يحتمل أن تكون قابلة للانفجار
ختم واحد ، مناسب للكابلات غير المدرعة
هيكل د السابقين.
درجة الحماية: IP66 / IP68.
بمناسبة ATEX
Ⅱ2 GD Ex eb ⅡC Gb / Ex db IIC Gb
السابق tb ⅢC Db IP66 / IP68
بمناسبة ATEx
السابق eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
المعايير
EN60079-0 ، EN60079-1 ، EN60079-7 ، EN60079-31 ، IEC 60079-0 ، IEC60079-1 ، IEC60079-7 ، IEC60079-31
درجة الحرارة المحيطة: -50 ℃ ≦ Tamb ≦ + 80
موضوع الاتصال: متري الموضوع ، موضوع NPT
| حجم الغدة | خيط الإدخال المتاح (مم) | قطر الكابل الكلي ΦB (مم) | الحد الأدنى لطول الخيط L1 (مم) | الطول الإجمالي L (مم) | عبر الشقق / الزاوية S (ΦE) (مم) | ||
| قياس | معاهدة عدم الانتشار | دقيقة | الأعلى | ||||
| 16 | M16 * 1.5 | NPT3 / 8 | 4 | 7 | 16 | 62 | 27 (29) |
| 20 | M20 * 1.5 | NPT1 / 2 | 5 | 8 | 16 | 62 | 27 (29) |
| 25 | M25 * 1.5 | NPT3 / 4 | 8 | 12 | 16 | 62 | 30 (33) |
| 32 | M32 * 1.5 | NPT1 | 12 | 16 | 18 | 67 | 38 (42) |
| 40 | M40 * 1.5 | NPT1 1/4 | 16 | 24 | 20 | 77 | 45 (50) |
| 50 | M50 * 1.5 | NPT1 1/2 | 18 | 28 | 20 | 79 | 55 (60) |
| 63 | M63 * 1.5 | NPT2 | 25.5 | 38 | 20 | 81 | 68 (73) |
| 75 | M75 * 1.5 | NPT2 1/2 | 29 | 46 | 20 | 100 | 85 (89) |
| 90 | M90 * 1.5 | NPT3 | 41 | 60 | 21 | 100 | 98 (102) |
تم اعتماد ATEX و IECEx للاستخدام الآمن في الأجواء التي يحتمل أن تكون قابلة للانفجار
ختم واحد ، مناسب للكابلات غير المدرعة
هيكل د السابقين.
درجة الحماية: IP66 / IP68.
بمناسبة ATEX
Ⅱ2 GD Ex eb ⅡC Gb / Ex db IIC Gb
السابق tb ⅢC Db IP66 / IP68
بمناسبة ATEx
السابق eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
المعايير
EN60079-0 ، EN60079-1 ، EN60079-7 ، EN60079-31 ، IEC 60079-0 ، IEC60079-1 ، IEC60079-7 ، IEC60079-31
درجة الحرارة المحيطة: -50 ℃ ≦ Tamb ≦ + 80
موضوع الاتصال: متري الموضوع ، موضوع NPT
| حجم الغدة | خيط الإدخال المتاح (مم) | قطر الكابل الكلي ΦB (مم) | الحد الأدنى لطول الخيط L1 (مم) | طول النتوء الاسمي (مم) | عبر الشقق / الزاوية S (ΦE) (مم) | ||
| قياس | معاهدة عدم الانتشار | دقيقة | الأعلى | ||||
| 16 | M16 * 1.5 | / | 5 | 8 | 15 | 30 | 24 (27) |
| 20 | M20 * 1.5 | NPT1 / 2 | 7.5 | 11.5 | 15 | 30 | 24 (27) |
| 25 | M25 * 1.5 | NPT3 / 4 | 11 | 14.5 | 15 | 30 | 30 (33) |
| 32 | M32 * 1.5 | NPT1 | 14 | 20 | 20 | 32 | 36 (39) |
| 40 | M40 * 1.5 | NPT1 1/4 | 19 | 20 | 20 | 32 | 45 (50) |
| 50 | M50 * 1.5 | NPT1 1/2 | 25 | 32 | 20 | 36 | 55 (60) |
| 63 | M63 * 1.5 | NPT2 | 31.5 | 42.5 | 20 | 37 | 68 (73) |
تم اعتماد ATEX و IECEx للاستخدام الآمن في الأجواء التي يحتمل أن تكون قابلة للانفجار
ختم واحد ، مناسب للكابلات غير المدرعة
هيكل د السابقين.
درجة الحماية: IP66 / IP68.
بمناسبة ATEX
Ⅱ2 GD Ex eb ⅡC Gb / Ex db IIC Gb
السابق tb ⅢC Db IP66 / IP68
بمناسبة ATEx
السابق eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
المعايير
EN60079-0 ، EN60079-1 ، EN60079-7 ، EN60079-31 ، IEC 60079-0 ، IEC60079-1 ، IEC60079-7 ، IEC60079-31
درجة الحرارة المحيطة: -50 ℃ ≦ Tamb ≦ + 80
موضوع الاتصال: متري الموضوع ، موضوع NPT
| حجم الغدة | خيط الإدخال المتاح (مم) | قطر الكابل الكلي ΦB (مم) | الحد الأدنى لطول الخيط L1 (مم) | طول النتوء الاسمي (مم) | عبر الشقق / الزاوية S (ΦE) (مم) | ||
| قياس | معاهدة عدم الانتشار | دقيقة | الأعلى | ||||
| 16 | M16 * 1.5 | / | 5 | 8 | 15 | 40 | 24 (27) |
| 20 | M20 * 1.5 | NPT1 / 2 | 7.5 | 11.5 | 15 | 40 | 24 (27) |
| 25 | M25 * 1.5 | NPT3 / 4 | 11 | 14.5 | 15 | 40 | 30 (33) |
| 32 | M32 * 1.5 | NPT1 | 14 | 20 | 20 | 44 | 36 (39) |
| 40 | M40 * 1.5 | NPT1 1/4 | 19 | 20 | 20 | 48 | 45 (50) |
| 50 | M50 * 1.5 | NPT1 1/2 | 25 | 32 | 20 | 49 | 55 (60) |
| 63 | M63 * 1.5 | NPT2 | 31.5 | 43.5 | 20 | 63 | 68 (73) |
تم اعتماد ATEX و IECEx للاستخدام الآمن في الأجواء التي يحتمل أن تكون قابلة للانفجار
ختم واحد ، مناسب للكابلات غير المدرعة
هيكل د السابقين.
درجة الحماية: IP66 / IP68.
بمناسبة ATEX
Ⅱ2 GD Ex eb ⅡC Gb / Ex db IIC Gb
السابق tb ⅢC Db IP66 / IP68
بمناسبة ATEx
السابق eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
المعايير
EN60079-0 ، EN60079-1 ، EN60079-7 ، EN60079-31 ، IEC 60079-0 ، IEC60079-1 ، IEC60079-7 ، IEC60079-31
درجة الحرارة المحيطة: -50 ℃ ≦ Tamb ≦ + 80
موضوع الاتصال: متري الموضوع ، موضوع NPT
| حجم الغدة | خيط الإدخال المتاح (مم) | قطر الكابل الكلي ΦB (مم) | الحد الأدنى لطول الخيط L1 (مم) | طول النتوء الاسمي (مم) | عبر الشقق / الزاوية S (ΦE) (مم) | ||
| قياس | معاهدة عدم الانتشار | دقيقة | الأعلى | ||||
| 16 | M16 * 1.5 | / | 5 | 8 | 15 | 57 | 24 (27) |
| 20 | M20 * 1.5 | NPT1 / 2 | 5 | 8 | 15 | 57 | 24 (27) |
| 20 | M20 * 1.5 | NPT1 / 2 | 7.5 | 11.5 | 15 | 57 | 24 (27) |
| 25 | M25 * 1.5 | NPT3 / 4 | 11 | 14.5 | 15 | 57 | 30 (33) |
| 32 | M32 * 1.5 | NPT1 | 14 | 20 | 20 | 59 | 36 (39) |
| 40 | M40 * 1.5 | NPT1 1/4 | 19 | 26 | 20 | 60 | 45 (50) |
| 50 | M50 * 1.5 | NPT1 1/2 | 25 | 32 | 20 | 62 | 55 (60) |
| 63 | M63 * 1.5 | NPT2 | 31.5 | 43.5 | 20 | 73 | 68 (73) |
تم اعتماد ATEX و IECEx للاستخدام الآمن في الأجواء التي يحتمل أن تكون قابلة للانفجار
ختم واحد ، مناسب للكابلات غير المدرعة.
صالح على مدى درجة الحرارة بأكملها من -50 درجة مئوية إلى 80 درجة مئوية (-58 درجة فهرنهايت إلى 176 درجة فهرنهايت)
درجة الحماية: IP66 / IP68.
بمناسبة ATEX
Ⅱ2 GD Ex eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
بمناسبة ATEx
السابق eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
المعايير
EN60079-0 ، EN60079-1 ، EN60079-7 ، EN60079-31 ، IEC 60079-0 ، IEC60079-1 ، IEC60079-7 ، IEC60079-31
درجة الحرارة المحيطة: -50 ℃ ≦ Tamb ≦ + 80
موضوع الاتصال: متري الموضوع ، موضوع NPT
| حجم الغدة | خيط الإدخال المتاح (مم) | القطر الكلي للكابل | طول الخيط الأدنى L1 (مم) | الطول الإجمالي L (مم) | عبر الشقق / الزاوية S (ΦE) (مم) | |||
| Φ ب (مم) | ΦC (مم) | |||||||
| قياس | معاهدة عدم الانتشار | دقيقة | الأعلى | الأعلى | ||||
| 16 | M16 * 1.5 | NPT3 / 8 | 9.5 | 12 | 7 | 16 | 66 | 27 (29) |
| 20 | M20 * 1.5 | NPT1 / 2 | 9.5 | 16.5 | 12 | 16 | 66 | 27 (29) |
| 25 | M25 * 1.5 | NPT3 / 4 | 14 | 20 | 17 | 16 | 68 | 34 (37) |
| 32 | M32 * 1.5 | NPT1 | 18 | 26 | 23 | 18 | 77 | 40 (44) |
| 40 | M40 * 1.5 | NPT1 1/4 | 24 | 32.5 | 30 | 18 | 81 | 50 (55) |
| 50 | M50 * 1.5 | NPT1 1/2 | 30 | 41 | 37 | 20 | 88 | 60 (67) |
| 63 | M63 * 1.5 | NPT2 | 40 | 52 | 52 | 21 | 96 | 68 (73) |
| 75 | M75 * 1.5 | NPT2 1/2 | 50 | 65 | 62 | 22 | 114 | 86 (89) |
| 90 | M90 * 1.5 | NPT3 | 62 | 77 | 66 | 22 | 119 | 102 (105) |
تم اعتماد ATEX و IECEx للاستخدام الآمن في الأجواء التي يحتمل أن تكون قابلة للانفجار
ختم مزدوج ، مناسب للكابلات المدرعة.
صالح على مدى درجة الحرارة بأكملها من -50 درجة مئوية إلى 80 درجة مئوية (-58 درجة فهرنهايت إلى 176 درجة فهرنهايت)
درجة الحماية: IP66 / IP68.
بمناسبة ATEX
Ⅱ2 GD Ex eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
بمناسبة ATEx
السابق eb ⅡC Gb / Ex db ⅡC Gb
السابق tb ⅢC Db IP66 / IP68
المعايير
EN60079-0 ، EN60079-1 ، EN60079-7 ، EN60079-31 ، IEC 60079-0 ، IEC60079-1 ، IEC60079-7 ، IEC60079-31
درجة الحرارة المحيطة: -50 ℃ ≦ Tamb ≦ + 80
موضوع الاتصال: متري الموضوع ، موضوع NPT
| حجم الغدة | خيط الإدخال المتاح (مم) | القطر الكلي للكابل | طول الخيط الأدنى L1 (مم) | الطول الإجمالي L (مم) | عبر الشقق / الزاوية S (ΦE) (مم) | ||||
| Φ ب (مم) | ΦC (مم) | ||||||||
| قياس | معاهدة عدم الانتشار | دقيقة | الأعلى | دقيقة | الأعلى | ||||
| 16 | M16 * 1.5 | NPT3 / 8 | 9.5 | 12 | 5 | 8 | 15 | 66 | 27 (29) |
| 20 | M20 * 1.5 | NPT1 / 2 | 9.5 | 16.5 | 8 | 10.5 | 15 | 66 | 27 (29) |
| 25 | M25 * 1.5 | NPT3 / 4 | 14 | 20 | 10 | 15 | 15 | 68 | 34 (37) |
| 32 | M32 * 1.5 | NPT1 | 18 | 26 | 15 | 19.5 | 19 | 77 | 40 (44) |
| 40 | M40 * 1.5 | NPT1 1/4 | 24 | 32.5 | 19 | 26 | 19 | 81 | 50 (55) |
| 50 | M50 * 1.5 | NPT1 1/2 | 30 | 41 | 26 | 32 | 19 | 88 | 60 (67) |
| 63 | M63 * 1.5 | NPT2 | 40 | 52 | 31.5 | 40 | 19 | 96 | 68 (73) |
| 75 | M75 * 1.5 | NPT2 1/2 | 50 | 65 | 38 | 50 | 19 | 114 | 86 (89) |
| 90 | M90 * 1.5 | NPT3 | 62 | 77 | 54.5 | 62 | 19 | 119 | 102 (105) |
التعليمات
س 1.هل يمكنني الحصول على طلب عينة؟
نعم ، نحن نرحب بعينة من أجل اختبار وفحص الجودة.العينات المختلطة مقبولة.
Q2: هل تقدمون ضمانًا للمنتجات؟
نعم ، نحن نقدم ضمانًا لمدة 2-5 سنوات لمنتجاتنا.
اتصل شخص: Anne
الهاتف :: 15986671240
